Maschinenzustandsbericht

Sinn des MZB

Der Maschinenzustandsbericht hat denn Sinn, eine ungewollte Stillstandzeit der Maschine zu reduzieren. Der MZB sagt aus, in welchem Istzustand die Maschine sich befindet.

Beispiel  SF 32
Sechsspindeldrehautomat der Baureihe F des Herstellers Schütte Köln
mit Stangendurchlass Durchmesser = 32 mm

Überlastkupplung

Die Überlastkupplung wird für die Beispielmaschine auf 190 Nm eingestellt. D.h. sollte eine mechanische Schwergängigkeit die Kraft von 190 Nm überschreiten, so rückt diese formschlüssige Kupplung mechanisch aus und schaltet die Maschine mit der Fehlermeldung „ Vorschub überlastet „ ab.
Mit jedem Ausrücken der Kupplung, unterliegt diese dem Verschleiß. Wenn die Kupplung an ihrer Leistungsgrenze ist ( ca. 140 Nm ), so wird diese dann die Kraft nicht mehr übertragen und muß überholt werden.
Durch messen dieser Kupplung kann also ermittelt werden, ob die Leistungsgrenze bald erreicht ist.

Spindellager

Die Spindellager der Mehrspindeldrehautomaten der Baureihe F haben im eingebauten Zustand axial und radial eine Vorspannung von 4-5 µ. D.h. die Lager werden also unter Spannung eingebaut.
Sollte durch das Rotieren der Drehspindel ( Drehzahl bis 4000 U/min, Laufzeit mehrere Jahre im 3 Schichtbetrieb ) die Vorspannung verloren gehen, so können dann Rattermarken auf den zu produzierenden Teilen entstehen, oder die notwendigen Toleranzen können nicht mehr eingehalten werden.
Durch messen der Lagerluft wird der Verschleiß kontrolliert. Da diese nicht schlagartig größer wird, kann auch so erkannt werden, wann die Drehspindeln neu gelagert werden müssen.


Somit dient diese Kontrolle der geplanten Reparatur. D.h. es kann der Zeitpunkt der Stillstandzeit und die daraus entstehenden Kosten im voraus kalkuliert werden.

Diese Ergebnisse werden dokumentiert, sodass man jederzeit nachlesen kann, wie der Zustand der Maschine bei letzter Kontrolle war.

Sodann werden die Verschleißerscheinungen in 3 Stufen eingeteilt.

Stufe 1:
sollte dringend repariert werden

Stufe 2:
sollte demnächst ( innerhalb der nächsten 12 Monate ) repariert werden

Stufe 3:
ist verschlissen, beeinflusst die Präzision der Drehteile, die zur Zeit auf der Maschine gefertigt werden, nicht. Sollte jedoch in diesem Funktionsabschnitt
etwas erneuert werden, so empfiehlt es sich diese verschlissenen Teile ebenfalls zu Erneuern.


Hier ein Beispiel:

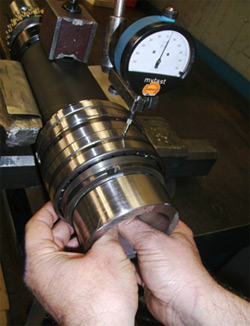

Neulagerung der Drehspindel vorort.
